共模電感繞線設備工序有：自動上料，繞線，點焊，下料。其可完成2P、4P、6P、8P等各規格焊盤磁芯，實現繞線點焊一體，適合5819、5817、4532、3225、3216等尺寸貼片式電感，單，雙線，可自由切換，根據客戶要求可隨意切換。
10軸同時高精度繞線 ，效率高
搭載安川運動控制器及安川伺服電機
自主研發精密繞線排線系統，自主研發焊接系統.
采用日本THK精密絲桿及導軌，確保整機穩定性
可搭載CCD檢測出料及MES系統
整機可只需人工上料，其它均自動完成

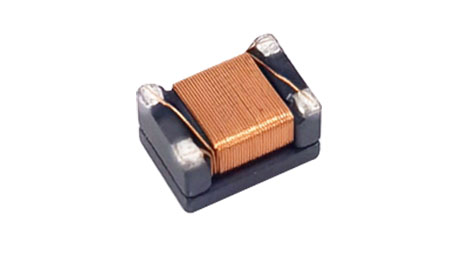

電感圖

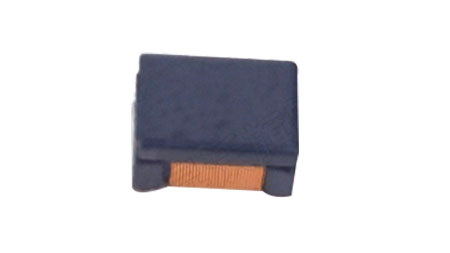

電感圖
|
功能 |
參數 |
|
生產效率 |
1.6-4.0S/PC |
|
主軸轉速 |
1500MAX |
|
軸間距 |
40MM |
|
電壓 |
380V,30A |
|
氣壓 |
0.5-0.7Mpa |
|
適用線徑 |
0.02-0.12 |
|
尺寸 |
1700(L)*3000(W)*2000(H)mm |
