電機定子分塊式繞線設備用于直流無刷電機領域（汽車水泵電機），主要完成分塊定子繞線、成圓焊接、接線橋組裝及性能測試等工序。整線自動化程度高，具備RFID功能，產品可追溯；同時具有數據存儲系統，數據通過Excel表格存儲，具報表功能。整線采用先進的生產工藝，并輔以全方位、無死角的視覺檢測系統，提高了生產效率，同時使產品品質更加穩定。
船板帶RFID感應，可進行數據追溯
成圓焊接，同時激光焊接4道，焊接長度可調，配置視覺檢測系統，焊接過程可觀察
雙倍夾爪、切換的方式進行繞線上下料，六工位同時繞線
治具模塊化設計，轉款快速方便
整形時配置4處GT感應器檢測外徑，在高度方向上檢測2次，并生成同心度檢測
接線橋采用激光振鏡的方式焊接，具有焊接熔深可控、端子與漆包線無縫隙、避免高溫飛濺導致線傷等優點

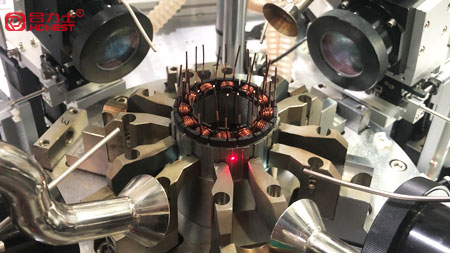

特寫圖

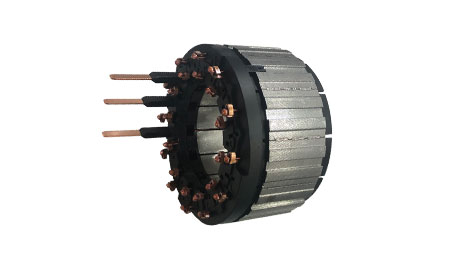

定子圖
|
功能 |
參數 |
|
生產效率 |
整體線節拍≤18s/pcs |
|
兼容產品 |
線徑1-1.5mm，外徑60-100mm，疊高15-50mm的產品 |
|
換款時間 |
≤20min |
|
良品率 |
99%以上 |
|
電壓 |
三相 AC 380V 50HZ |
|
氣壓 |
0.45-0.65MPa |
|
功率 |
整線約80KW |
|
尺寸 |
21000(L)*3500(W)*2100(H)mm |
|
控制方式 |
PLC + touch screen |
