在新能源汽車驅動系統加速向高能效化邁進的今天，扁線電機已憑借高功率密度、優異的散熱性能，已成為市場主流選擇。然而，在扁線電機的復雜制造流程中，有沒有一道工序，企業明知它 “浪費錢、拖節奏、惹麻煩”，卻不得不做？

還真有——就是切平。每年，僅因切平產生的銅材料損耗、設備維護、不良品處理，一家中型電機廠就要多支出數百萬元。更無奈的是，這道工序似乎“非做不可”，直到現在。

那么，“非做不可”真的不能被打破嗎？合利士的回答是：可以。

本文將完整拆解我們?nèi)绾斡?/span>“免切平”技術，打破這道“工藝定式”的束縛。

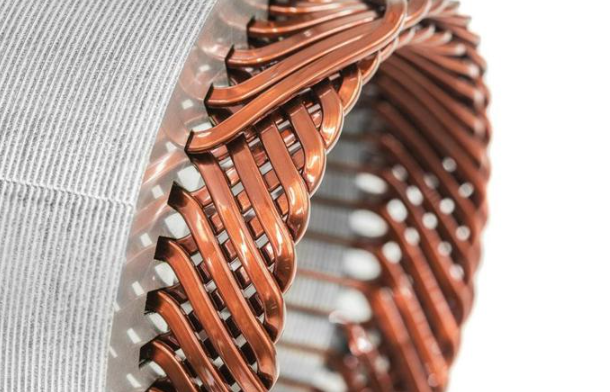

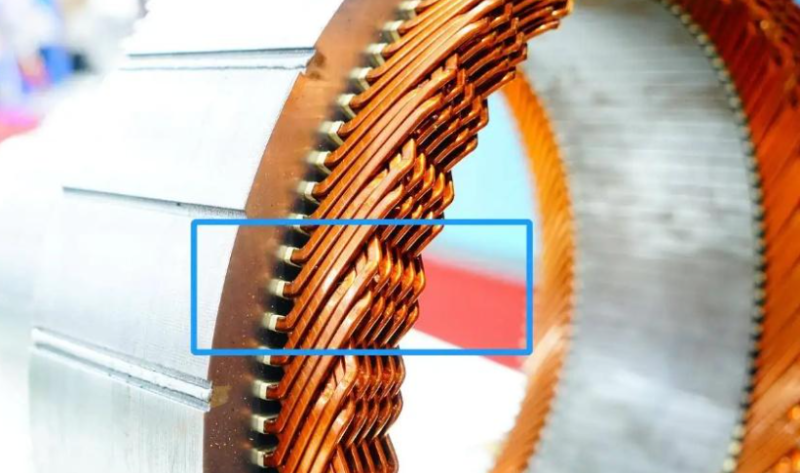

扁線電機也可以稱之為“發卡電機”，其典型制造流程涵蓋：線圈成型-插入 -扭頭 -切平- 焊接等。在這一鏈條中，扭頭工序后，扁線端部往往會出現參差不齊、高度不一致 情況。為確保后續焊接質量，須獲得一個整齊、平整的焊接端面。

而切平工序的技術要求相對苛刻，就以48槽扁線舉個例子，所有出線端需同時做切平處理，整體平面度須控制在±0.1mm 以內，且切平后不能產生任何毛刺或變形。因?yàn)槿魏挝⑿〉蔫Υ?，都可能直接影響焊接質量，進而波及電機性能和可靠性。

可以說，切平是為了焊接、為了性能、為了工藝成熟度而存在的“必要工序”。

然而，這道“必要工序”成為制約扁線電機制造效率與成本的瓶頸。

※質量痛點：切平過程易產生毛刺、銅屑，這些殘留物可能損傷絕緣層，直接影響后續焊接質量。再者由于切平精度控制難度大，易出現端部不平整、高度差問題，剪切力甚至可能導致扁線扭曲變形，造成次品率上升。

※成本痛點：在扁線電機的工藝制造過程，通常需額外購置切平設備，以此增加產線投資。而更直觀的是材料浪費，以年產能15萬個產品計，切平產生的銅材料損耗是一筆可觀的成本。廢料處理還需要額外的收集裝置和人工投入。

※效率痛點：增加一道工序意味著增加生產節拍時間。傳統單層切平方式效率低下，難以滿足規?；a(chǎn)需求。設備維護頻繁，啟動元件也易出現故障導致停機。

※工藝痛點：切平后再扭頭？還是扭頭后再切平？這個工藝順序長期困擾著制造商。對于多層扁線電機，切平時難以一次完成，需分次剪平，進一步拉長了生產周期。

那么，能不能通過優化扭頭工藝，使扭線后的端部自然平整，直接進入焊接工序？

如果扭頭精度足夠高，端部自然平整，切平工序是否可被取代？

這一設想面臨多重技術難點：扭頭過程中，每層扁線的扭轉角度、力度需要精準獨立控制；不同槽數、不同層數的產品，扭頭參數差異巨大；傳統的扭頭設備難以保證端部自然平整，必須依賴切平修正。

然而，據市場的技術演進給出了方向。X-pin繞組形式的出現提供了重要啟示 ，X-pin定子在生產過程中本身不需要切頭工藝，具備很大的技術先進性并能為客戶節約成本。這證明“免切平” 在工藝邏輯上是可行的。

關鍵在于，能否將“扭頭+切平 ”兩道工序整合為“精準扭頭”一道工序，通過獨立扭頭參數設計和模具結構優化，實現扭后自然平整？

正是基于這一思考，合利士深入調研電機制造企業的實際困境，切平工序所帶來的成本高、效率低、品質不穩。我們確立了一個目標：能否創造一種 “不需要切平的扭線機”？

因此，我們在研發創新中，實現以下技術的突破。

（1）全電機驅動模式：我們摒棄了傳統的氣動控制元件，采用高精度電機驅動。不僅避免了氣動元件常見的氣體泄露、氣壓不穩定問題，更實現了更快的響應速度和更精準的動作控制，顯著降低了設備故障率。

（2）精準獨立扭頭控制：通過先進的控制系統，我們實現了每層扭線參數的獨立設定和精準執行，確保各層扭線均勻一致。扭線每兩層共用 Z 軸數據，不受產品槽數和層數的限制。

（3）智能識別與自動切換：設備通過在搬運位對托盤進行 RFID信息讀取，結合激光位移傳感器對定子厚度的讀取判定，自動識別產品類型并調用相應扭線程序，實現全自動化生產。

（4）模具結構優化：通過優化扭線模具設計 ，包括外徑、槽深度、槽寬度和過度圓角的精確設計， 使導線在扭線過程中得到精準塑形，端部自然平整，無需再進行切平。

（5）強大的兼容性：設備可兼容 Hair-pin、 X-pin、Mini-pin 等多種扁線電機結構，無論產品槽數和層數如何變化，都能通過調試適應不同生產需求。

通過這一系列創新，我們成功實現了端部平整精度達±0.2mm，生產節拍控制在90 秒以內。扭頭后的角度、焊接端高度和每層徑向的外徑均在客戶要求范圍以內，產品質量達到客戶預期。

技術創新不是目的，為客戶創造可量化的價值才是。合利士免切平扭線機技術已在多家客戶產線得到驗證，其價值體現在以下四個維度：

成本價值：

·節省設備投入：無需購買切平設備，單條產線直接降低設備成本

·節省材料成本：通過優化扭線工藝，精確控制每層扭轉角度和力度，避免銅線斷裂和變形，實現銅線零浪費

效率價值：

·工序簡化：扭頭后直接進入焊接，減少工藝流轉時間

·自動化程度高：減少人工干預，實現全自動化生產

品質價值：

·避免切平帶來的毛刺、變形問題，有效保護絕緣層

·扭線精度高，確保產品的均勻性和一致性

·平整端面為后續焊接提供最佳基礎

環保價值：

·減少銅屑產生，降低廢料處理壓力

·全電機驅動，能耗更低，符合綠色制造趨勢

關于合利士。

合利士作為電機智能裝備研發與生產的企業，我們成立于2007年 。

在業務布局上，我們先后在深圳、東莞、成都、蘇州設立分公司，在馬來西亞、韓國、印度、越南、巴西、阿根廷、俄羅斯、美國等地設立營業部，業務覆蓋全球20 余個國家和地區。

我們的核心能力體現在：累計制造10,000臺設備，提供1,000條自動化生產線，已幫助 800家電機廠、電機零部件廠及汽車主機廠實現降本增效。業務覆蓋新能源汽車、軌道交通、汽車電動零部件、人形機器人、低空飛行器、家電及工業等領域。

在技術愿景上，合利士正從扁線電機向軸向磁通電機、人形機器人關節、空心杯電機等前沿領域延伸，將精密扁線制造核心工藝能力向未來產業全面遷移，持續以技術創新為引擎，助力中國智造。

結語。

扁線電機的免切平技術，看似只是“省去一道工序”，實則是對傳統制造邏輯的一次深刻重構。 我們用自主研發證明：真正的技術創新，不是對現有工藝的修修補補，而是敢于質疑“為什么要這樣做” ，并找到更好的答案。

從“必須切平”到“ 無需切平”，我們用了數年時間。但這只是開始。未來，合利士將繼續以技術創新為引擎，為全球電機制造業提供更智能、更高效的解決方案。
