在新能源汽車、工業伺服、機器人關節等高增長領域，扁線電機正加速取代傳統圓線電機。憑借更高的槽滿率、更優的散熱性能和更強的功率密度，扁線電機已成高端電驅系統的“標配”。

然而，在實際量產過程中，一個看似“輔助”的工序——定子滴漆，卻頻繁成為制約其效率與質量的“卡脖子”環節。

如：人工滴漆節拍慢？漆膜覆蓋不均？絕緣不良率居高不下？

這些問題，是否也困擾著您的生產線？

一、為什么扁線定子滴漆難？

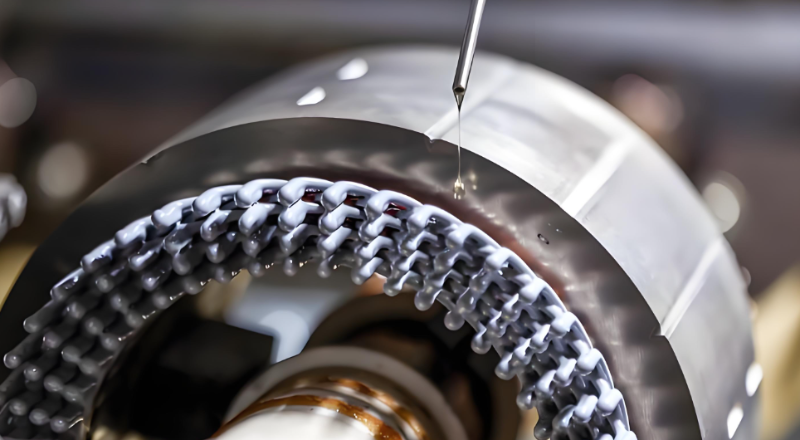

與傳統圓線繞組不同，扁線定子采用預成型銅排插入鐵芯，端部通過激光焊接成型。這種結構雖然電氣性能優異，但也帶來了工藝上的挑戰：

※間隙極小：層間與銅排間隙通常小于0.3mm，空氣難以排出；

※端部復雜：三維立體結構易導致漆液堆積或流掛；

※絕緣要求嚴苛：車規級電機需通過高壓、高溫、高濕等多重可靠性測試；

※傳統工藝乏力：常壓滴漆依賴重力滲透，填充率僅87%-90%，氣隙、漏涂頻發；

結果往往是：效率上不去，良率穩不住，成本下不來。

二、不是“換工人”，而是“重構工藝”

面對共性難題，現階段的電機制造商已不再依賴“老師傅經驗”，而是轉向智能化、自動化的整線解決方案。其中，真空滴漆技術成為提升絕緣質量的核心突破口。

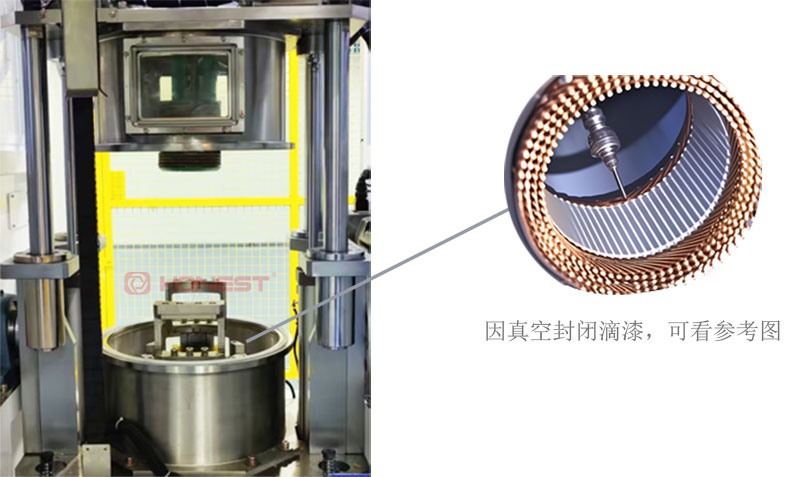

什么是真空滴漆系統？

其基本原理通常是將定子置于密閉腔體中，抽真空排出繞組內部殘留的空氣與濕氣；并在微負壓狀態下注入絕緣漆，利用內外壓差，驅動漆液主動“吸入”每一處微小間隙；恢復常壓后完成浸潤，進入瀝干與固化階段。

相比傳統常壓滴漆“被動流淌”，真空滴漆實現了主動滲透、深度填充。

三、僅有“真空”并不等于“高效可靠”

實踐中發現，若真空滴漆作為孤立工序引入產線中，可能面臨部分新問題，如：

·設備與前后工位脫節，成為產線節拍瓶頸；

·工藝參數固定，無法適配不同漆型或定子結構；
·缺乏過程驗證，滴完就走，質量問題滯后暴露；

因此，真正有效的真空滴漆，須作為電機自動化生產線中的有機模塊，實現工藝、節拍、質量、數據的協同統一。

四、高填充率成行業新標準

隨著扁線電機對絕緣可靠性的要求不斷提高，越來越多企業采用高填充率的滴漆系統作為扁線電機定子絕緣處理的核心工藝。

以合利士的真空滴漆系統為例；

·漆料填充率可達≥95%，有效減少繞組內部氣隙與空洞；

·相較傳統常壓滴漆工藝，填充效率提升5-8個百分點；

·在同等產能條件下，整機運行能耗降低約20%，助力綠色制造；

這些改進直接轉化為生產端的價值：如絕緣不良率大幅下降、材料浪費減少，單臺成本優化、產品更易通過高壓、濕熱等可靠性測試。

五、整線集成，讓真空滴漆真正“跑起來”

在成熟的電機自動化生產線上，真空滴漆單元不僅僅是單臺設備運作，而是與以下工藝環節緊密聯動：如自動上下料與型號識別、柔性夾具快換，支持多規格扁線定子共線生產、滴漆后在線檢測（如視覺覆蓋率分析）、與固化，測試工位無縫銜接，實現全流程無人化流轉。

這種集成模式不僅保障了高填充率的穩定性，也確保在高節拍下的工藝一致性，真正實現“又快又穩”。

六、滴漆，決定扁線電機的“生命線”

在追求高可靠、長壽命、低成本的電機制造時代，滴漆已不再是輔助工序，而是影響產品核心競爭力的關鍵環節。

面對扁線電機的規?；枨螅枰牟粌H是“一臺設備”，而是一套經過驗證、可落地、可量化的電機自動化生產線解決方案。

合利士專注于電機智能裝備的研發與制造，其真空滴漆系統已為多家新能源電驅動企業穩定運行生產，助力客戶實現扁線定子絕緣工藝的提質、降本增效。
