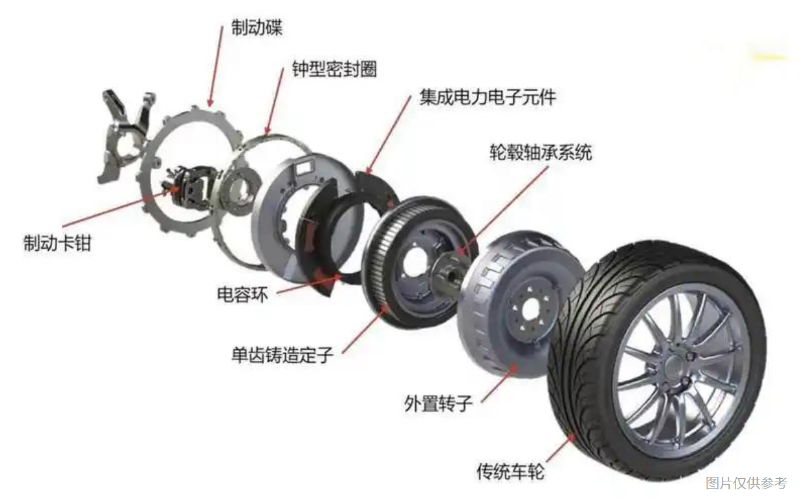

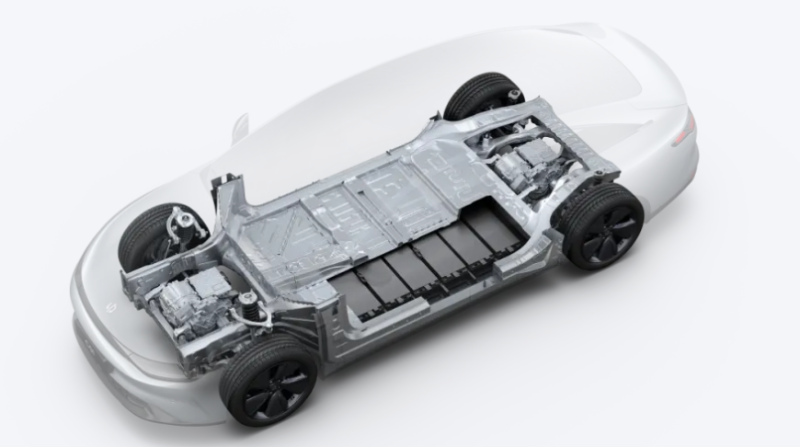

隨著新能源汽車向高效率、高集成化方向加速發展，輪轂電機作為顛覆傳統驅動形式的前沿技術，正逐步從實驗室走向量產應用。該技術將電機直接集成于車輪內部，省去傳動軸與差速器，大幅提升空間利用率和傳動效率。然而，這種高度集成的設計也帶來了裝配上的挑戰，其結構更緊湊、公差更嚴苛、工藝更復雜。

因此，其自動裝配生產線須實現“精”與“密”的統一：

“精”——裝配過程的高精度控制，確保電機性能穩定、壽命可靠；

“密”——工藝流程的高度集成與緊密協同，保障生產效率與一致性；

那么，現代輪轂電機自動裝配線是如何在技術上實現這兩大核心目標的？

“精”：毫米級精度，構筑性能根基

（1） 高精度零部件來料控制

定子鐵芯的疊壓平整度、轉子永磁體的尺寸一致性、軸承的游隙精度等，均需滿足嚴格的公差標準。自動裝配線通常配備高精度視覺檢測系統，對來料進行全檢與SPC（統計過程控制）進行趨勢分析 ，確保每一零部件符合裝配要求。

（2） 關鍵工藝的精密控制

·氣隙均勻性控制：通常采用激光測距+機器視覺引導技術，實時監測定轉子裝配過程的氣隙分布，避免磁拉力不平衡引發的振動與噪音。

·軸承壓裝精度控制：采用伺服電動壓機，結合力-位移曲線的控制，實現壓裝過程的閉環控制，系統可自動識別異常曲線（如卡滯、過載），防止軸承損傷或預緊力不足。

·動平衡校正：轉子裝配后進入高精度動平衡機，系統自動識別不平衡量，并通過鉆削去重或激光加重方式進行補償，使其殘余不平衡量在控制范圍以內。

（3） 高精度自動化設備支撐

裝配線采用高剛性機械臂、直線電機驅動平臺與柔性?shī)A具系統，確保重復定位精度達到控制范圍。同時，力控技術的應用使壓裝、插接等動作具備“手感”，實現柔順裝配，避免硬性碰撞。

“密”：流程集成，實現高效協同

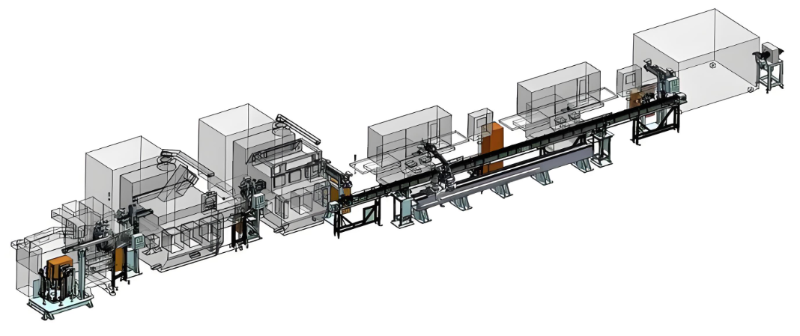

（1） 模塊化與集成化工站設計

現代裝配線采用“模塊化+柔性化”布局，將繞線、插磁、壓裝、焊接、總成裝配、性能測試等十余道工序集成在緊湊的工站內。通過優化生產路徑與節拍匹配，整線節拍的時間大幅縮短，以滿足中高端車型的產能需求，同時支持多型號快速換型。

（2） 流程緊密協同與防錯機制

·防錯系統：每道工序設置傳感器、條碼掃描與互鎖機制，防止錯裝、漏裝、反裝。

·全過程追溯管理：每臺電機綁定唯一身份碼（二維碼或RFID），關鍵裝配參數（壓裝力、扭矩、測試數據）自動記錄并上傳至 MES系統，實現從原材料到成品的全生命周期追溯。

（3） 數據與系統的高度集成

裝配線集成制造執行系統、數據采集與監控、產品生命周期管理，實現設備狀態實時監控、自動生成質量報表與SPC 分析、支持遠程運維與預測性維護，提升設備的綜合效率。

環境與檢測：為“精”與“密”護航

（1） 潔凈裝配環境

輪轂電機內部對灰塵、金屬屑極為敏感。在自動裝配線中通常設置高標準的潔凈車間內，配備溫濕度控制與空氣凈化系統，確保裝配環境穩定可控。

（2） 在線精密檢測體系

·電氣性能檢測：包括絕緣電阻、耐壓、匝間短路、反電動勢測試；

·機械性能檢測：振動、噪音、轉矩波動分析；

·綜合性能測試：模擬真實負載工況，驗證電機在高溫、高濕、振動環境下的穩定性；

所有檢測數據實時上傳，形成“裝配-檢測- 反饋 -優化”的閉環質量控制，確保每臺出廠電機均符合設計標準。

輪轂電機的智能制造，本質上是一場對“精”與“密”的極致追求。它不僅要求單點技術的突破，更需要系統級的整合能力——從設備精度到工藝設計，從流程控制到數據管理，缺一不可。
