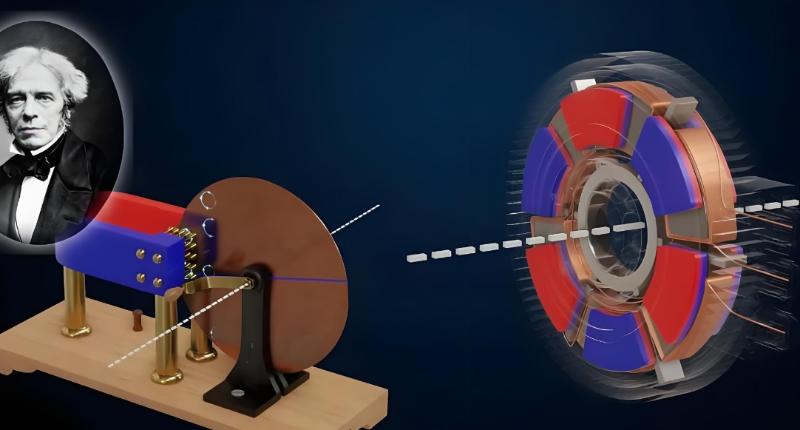

近年來，隨著新能源汽車、電動垂直起降飛行器（eVTOL）、高端工業驅動等領域?qū)Ω咝?、低軸向高度電機的需求增長，軸向磁通電機經200 年后重新進入產業視野。

目前，多家國際車企與電機企業已啟動相關研發或量產項目，標志著該技術正從概念驗證邁向工程落地階段。但一個關鍵問題隨之凸顯：如何實現軸向磁通電機的穩定、可重復的批量制造？

一、 軸向磁通電機的制造特殊性

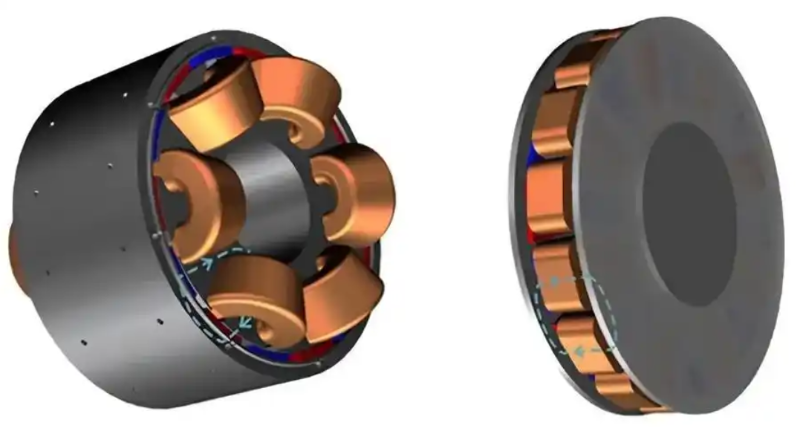

與主流徑向磁通電機相對比，軸向磁通電機在結構上存在顯著差異，如：

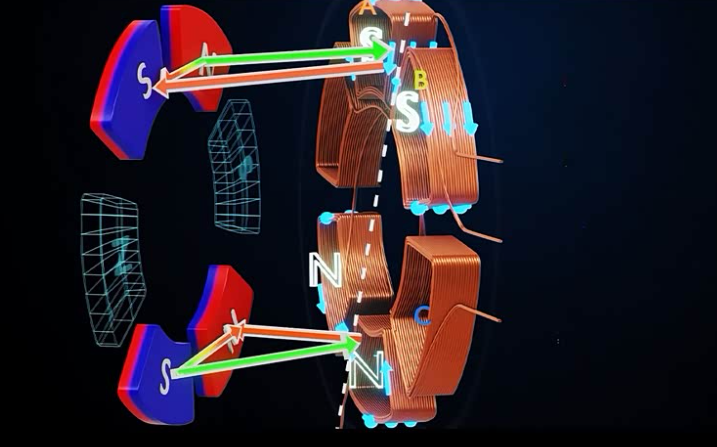

·定子與轉子呈盤式布局，磁通路徑沿軸向分布，在相同體積下可輸出更高扭矩；

·氣隙較小，且對定轉子間的平行度和裝配一致性要求較高；

·繞組通常采用集中式或環形布置，銅材利用率更高，有助于提升功率密度與效率；

·永磁體陣列分布于圓盤表面，可靈活設計磁極形狀與陣列；

·部分設計集成冷卻通道，有利于高功率密度下的熱管理，但也對密封與連接工藝提出額外要求；

盡管這些特性使得軸向磁通電機在部分性能方面具有一定優勢，但也帶來了制造上的挑戰。但為什么說軸向磁通電機迎來第二春呢？

主要原因在于現代材料科學的進步，特別是高性能永磁材料的應用；精密制造技術的發展，包括自動化設備的提升；以及對于特定應用場景需求的增加，比如電動汽車對輕量化和高效能電機的需求。這些因素共同作用，使得軸向磁通電機不僅成為可能，而且還具備了大規模生產的潛力。

但要想實現軸向磁通電機的產業化落地，離不開制造裝備的支持。

二、 支撐產業化落地的關鍵環節

現階段，針對軸向磁通電機的關鍵工序，已有一些成熟的制造裝備解決方案，各自解決了不同的制造難題：

（1） 盤式定子繞線系統：支持多種繞組拓?fù)涞淖詣?dòng)繞制，具備張力控制與絕緣保護功能，適用于不同導線規格與層數需求。

（2） 永磁體自動貼裝與檢測單元：結合視覺定位與自動化執行機構，實現磁鋼的精準放置；同步集成磁極檢測模塊，確保極性與分布符合設計要求。

（3） 轉子盤裝配與動平衡集成方案：適配多種轉子基材，支持關鍵部件的自動壓裝、連接與動平衡處理。

（4） 總成裝配與終檢測試平臺：涵蓋定轉子合裝、軸承安裝、密封處理及性能測試等環節，支持柔性換型，滿足多型號共線生產需求。

三、 協同開發：應對早期產業化階段的不確定性

當前，軸向磁通電機尚未形成統一的技術路線。不同企業在拓?fù)浣Y(jié)構、材料選擇、冷卻方式等方面存在較大差異。這意味著：

·制造裝備需具備良好的適應性，以應對產品迭代快、批量小的開發階段特點；

·裝備開發應與電機設計、工藝驗證同步推進，避免后期因制造不可行導致項目受阻；

·評價標準應聚焦于過程穩定性、可追溯性與長期運行可靠性，而非單一性能指標。

作為電機智能裝備研發與生產的解決方案供應商，我們專注于提供靈活、可靠的制造技術設備支持，確保從樣機到量產的路徑清晰可控。

結語

軸向磁通電機的“回歸”，是應用場景驅動下的技術再發現。但其能否真正走向廣泛應用，關鍵不在于實驗室中的峰值性能，而在于制造體系是否成熟可靠。

合利士雖不做電機，但致力于為新型電機提供可實施、可控制、可擴展的制造解決方案。在電機技術路線日益多元的今天，專用智能裝備正成為連接創新設計與產業落地的重要橋梁。
