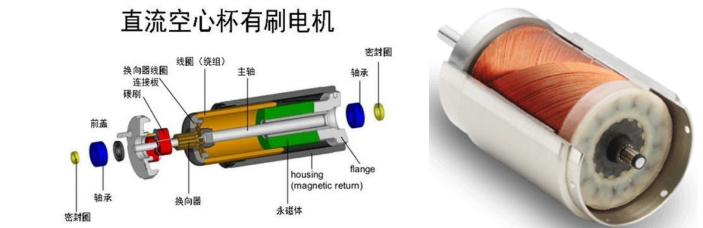

在人形機器人加速?gòu)母拍钭呦蛄慨a(chǎn)的今天，空心杯電機作為人形機器人關節靈活的核心部件，它輕、快、準，是實現靈巧關節運動的關鍵；而決定其性能上限與量產可行性的，不是磁鋼，也不是外殼，而是“繞組形式”。

在業內有句話：“繞組選錯，整機白做?！?/span>

因?yàn)椴煌睦@組方式，不僅直接決定電機效率、轉矩、溫升和體積，更從根本上劃定后續自動化裝配的工藝天花板。選對了，良率高、成本低、交付穩；選錯了，設備難調、良率卡殼、客戶流失等。

那么，什么是繞組？

簡單說，就是電機里的“能量轉換通道”。電流通過它產生磁場，驅動轉子旋轉。但在空心杯電機這種對體積、響應、效率極度敏感的微型電機中，繞組早已不只是“導線纏幾圈”那么簡單。它的幾何形態、排布邏輯、端部結構，直接決定了：

• ·能否高效利用每一毫米空間；
• ·能否承受高頻啟停的熱沖擊；
• ·更關鍵是，能否被穩定、快速、低成本地制造出來；

正因如此，繞組形式的選擇，本質上是一場關于性能邊界與制造可行性的戰略權衡。由于不同電機企業基于自身定位、客戶要求和工藝能力，走出截然不同的技術路徑。而這些路徑，匯聚成三種繞組形態，各自代表不同的工程哲學，也對應著完全不同的裝配挑戰。目前主流繞組方案主要分為三類：

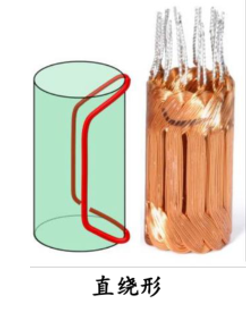

一、直繞形

直繞形是最傳統也最容易理解的繞組方式，導線沿電機軸向直線纏繞，結構簡單，槽滿率高（通?？蛇_(dá)85%以上），因此在輸出轉矩上有明顯優勢。

這類電機常見于對成本敏感、性能要求適中的工業自動化或家用服務機器人場景，也是快速驗證產品的“安全牌”。

但問題也隨之而來：由于端部線圈較厚、排列松散，難以實現高精度自動繞線。多數產線仍依賴半手工操作，導致一致性差、良率波動較大。

簡單來說：能用。

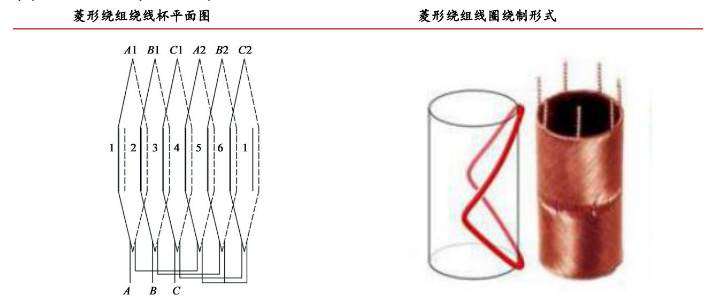

二、馬鞍形/菱形

如果你拆解過較為高端的空心杯電機，大概率會看到精巧如藝術品的繞組結構，線圈呈“馬鞍狀”緊密貼合在磁鋼表面，形成完美的電磁耦合。

這種馬鞍形（也稱菱形）繞組的優勢極為突出：

• ·磁體利用率高達90%以上；
• ·銅損與鐵損顯著降低；
• ·動態響應快、溫升低，適合長時間高負載運行；

正因如此，它成為醫療機器人、航空航天乃至早期人形機器人原型機的首選。然而，這份高性能的代價較高，繞制過程需專用模具、超高張力控制和毫米級定位精度，稍有偏差就會導致短路或偏心。

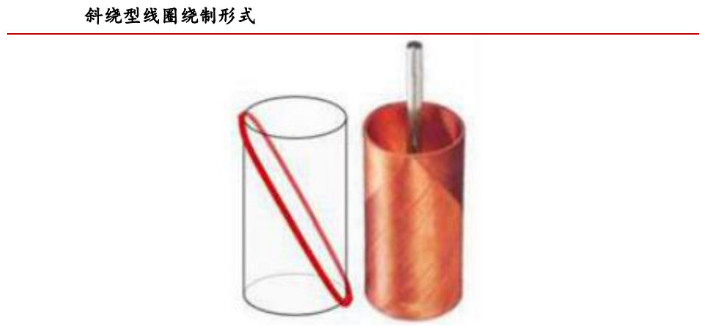

三、斜繞形

在近年來，一種名為“斜繞形”逐漸興起，它的導線沿圓周方向斜向纏繞，端部尺寸極小，整體結構高度緊湊。最大的優勢在于：它在性能與可制造性間找到平衡點。

• ·體積小，適合人形機器人對微型化關節的嚴苛要求；
• ·繞線路徑規則，適配高速自動繞線機；
• ·易于集成視覺檢測、張力閉環等智能控制模塊；

雖具備一定優勢，但挑戰同樣存在，斜繞對繞線設備的路徑規劃算法、機械精度、材料兼容性提出極高要求。

在空心杯電機的裝配中，很多人認為，繞組只是電機設計的一個環節，但現實，繞組形式不只是一個“結構選擇”，它背后承載著性能邊界、制造能力與產業格局的深刻變化，也是直接定義了整條產線的技術路線。也正因如此，能否提供適配多種繞組形式的智能裝配解決方案，已成為電機制造商競爭力的核心體現。

作為電機智能裝配設備解決方案供應商，合利士深耕電機自動化裝配領域多年，已成功服務于多家知名電機的廠商，無論您是正在研發新型空心杯電機，還是希望在空心杯電機的裝配上找成熟廠商，合利士都能為您提供量身定制的智能裝配解決方案。

也愿為每位電機企業的工程師、設備采購負責人、智能制造決策者攜手，共同推動人形機器人電機產業從“跟跑”走向“領跑”。歡迎訪問合利士獲取技術咨詢與方案評估。
