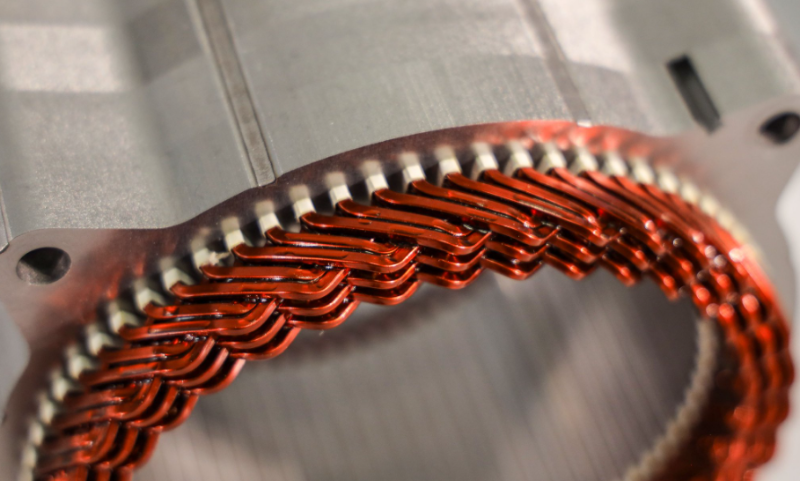

近年，新能源汽車高速發展且成熟的浪潮中，扁線電機作為電驅系統的核心部件，正引領新能源汽車的技術變革。相較于傳統圓線電機，扁線電機以更高的功率密度、更優的散熱性能和更緊湊的結構設計，成為實現驅動系統輕量化、高效化的關鍵技術路徑。

但由于扁線電機復雜的生產工藝成為制約其大規模普及與成本優化的關鍵瓶頸。如生產節拍慢產能受限、工藝精度低影響產品一致性與可靠性，換型調整頻繁難以適應多品種柔性是生產需求，材料浪費多推高制造成本，環保壓力大制約可持續發展等。這些痛點如同一道道壁壘，阻礙產業向更高階邁進。

也正是這樣背景下，扁線電機定子的核心生產工藝正在變革。通過一系列自主研發的技術突破，我們不僅直面行業級難題，更以創新性解決方案實現了扁線電機定子生產效率、產品質量和制造成本的全面優化。

核心工藝革新：直面痛點，精準突破

（1）智能上料與柔性調節系統

傳統痛點：在傳統生產模式中，物料流轉往往制約整體效率中薄弱環節。如人工搬運依賴操作員經驗與體力、半自動上料常因設備間節拍不匹配，定位精度不足而產生大量“等待時間”。

工藝突破：在智能上料與柔性調節的系統設計中通過集成AGV（自動導引運輸車）與自動穿線系統的解決方案，實現從原材料庫到生產工位的全流程化銜接。同時，AGV 搭載的系統能夠?qū)崟r響應生產節拍需求，精準配送線材卷料。

該系統的應用，使得設備因等待物料而停機的現象近乎消失。經實測，產線的整體稼動率得到有效提升，增幅高達20%。這意味著在同等投資下，產能獲得實質性飛躍。

（2）高效換料與快速換模技術

傳統痛點：“一款產品、一條專線”是傳統大批量生產時代的典型特征。然而，面對當今市場小批量、多品種的定制化需求，冗長的換型時間成為無法承受之重。

工藝突破：通過高效換料機構與模具管理技術的深度結合，將原本以“小時” 計的換型時間壓縮至“分鐘”級。實測數據顯示，換型效率提升400% 。生產線已具備兼容 36種以上不同截面積、不同絕緣等級的扁線規格的能力。

結合一體化流程控制，從換型指令發出到首件合格產品下線，整個周期較傳統產線縮短60%以上。這使“一條產線，多款產品 ” 的柔性共線生產從理想變?yōu)楝F(xiàn)實，極大地增強了企業應對市場波動的能力。

（3）高速復合模具制線技術

傳統痛點：扁線成型是定子制造的第一道關鍵工序，其質量與效率直接傳導至下游。傳統制線工藝多采用多臺設備串聯，依次完成校直、2D/3D成型、裁切等步驟。工序分散導致累計誤差大，線型平整度和一致性難以保證，經常需要人工干預修正。

工藝突破：自主研發的高速復合模具制線技術。該技術核心在于一套高度集成的多工位級進模具系統。

這項突破帶來了量變到質變的飛躍。首先，制線速度達到驚人的0.8秒/根，效率提升超150% 。其次，成型質量顯著提高，線型的直線度、角度一致性及輪廓精度得到嚴格控制，為后續自動插線、線杯成型提供了近乎完美的“坯料”。

（4）激光去漆與智能除塵一體化：

傳統痛點：扁線端部在傳統機械刮漆方式易損傷銅導體表面，產生毛刺或銅屑，不僅影響導電截面，脫落的銅屑還可能殘留在線圈間，引發潛在短路風險。

工藝突破：我們摒棄了傳統去漆方法，采用了先進的四向激光同步剝離技術，通過精確的能量控制，瞬間氣化漆膜，而對銅基體幾乎無熱影響，實現“冷加工”。

此工藝實現了三大核心價值：

（1）零銅損，激光加工完美保留了銅導體的原始幾何形狀與導電性能；

（2）高效率，四向同步處理，去漆節拍與生產線高速節拍完美匹配；

（3）高潔凈，集成除塵系統確保作業區域潔凈度≥99.5%，粉塵收集效率≥98% 。

這不僅提升了產品可靠性，更打造了一個綠色、潔凈的生產環境。

（5）國內首創免切平扭線技術

傳統痛點：在傳統工藝中，完成插裝與扭頭（Hair-pin成型）后的定子繞組，其端部參差不齊，必須通過一道“切平”工序來獲得整齊的焊接面。

工藝突破：通過工藝創新，成功研發了免切平扭線技術。通過開發具備多維補償功能的高精度扭頭設備和專用夾持模具，在完成繞組端部扭轉的同時，實時動態控制每一根扁線端部的軸向位置。

※該設備直接省去了整個切平工序，簡化了流程，降低了設備與維護成本。

※端部平整度精度高達±0.2mm，完全滿足激光焊接或釬焊的工藝要求。

最顯著的是經濟效益，消除了切平損耗，可節約約3%的銅材。以一條年產30萬臺電機的產線估算，僅材料成本每年即可節約超過 200 萬元。

此外，該技術為實現端部形態更自由的 X-pin、I-pin等下一代繞組技術奠定了堅實基礎。

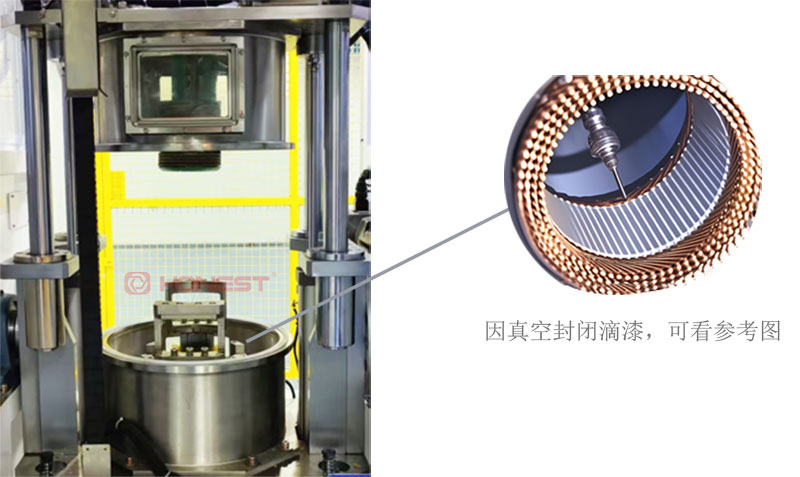

（6）真空滴漆系統

傳統痛點：定子浸漬絕緣漆（滴漆）是填充繞組間隙、固化結構、提升散熱與絕緣強度的關鍵步驟。傳統常壓沉浸或滴漆工藝，因繞組內部空氣無法完全排出，漆液難以浸透緊密的扁線間隙，容易形成氣泡和空洞。這導致填充率通常低于90%，成為絕緣失效的隱患點。

工藝突破：通過引入了扁線電機定子的真空滴漆系統。這套系統將絕緣處理質量提升至新高度。漆料填充率穩定達到95%以上，較傳統工藝提升5-8 個百分點，極大地增強了繞組的整體性、導熱性和耐環境可靠性（如防潮、防震）。

上述六大工藝突破并非孤立的技術點改進，而是基于對扁線電機制造全價值鏈的深刻理解，進行的一次系統性、協同性的工程創新。它們相互關聯、層層遞進，共同構建起新一代扁線電機定子智能產線的核心競爭力。

效率維度上，智能上料與高速制線從首道工序提速，快速換模技術消除了批量間的效率損失，激光去漆與免切平技術合并精簡了工序，最終將產線的整體生產效率推升了數個量級。

質量維度上，高速復合模具保障了來料一致性，激光去漆實現了零缺陷預處理，免切平扭線確保了焊接端面的高精度，真空滴漆筑牢了最終可靠性，形成了一條貫穿始終的“質量護城河”。

成本與柔性維度上，材料利用率的提升直接對沖了銅價波動風險，快速換模與共線生產能力將規模經濟延伸至多品種小批量領域，顯著降低了單件產品的綜合制造成本，并賦予了生產線應對市場變化的敏捷性。

綠色制造維度上，零銅損、低能耗、少廢料、無有害排放的工藝特性，完全契合全球制造業可持續發展的主流方向。

最后結語

扁線電機定子生產的這場工藝革命，其意義遠不止于解決當下的生產痛點。它標志著該領域的制造范式，從依賴人工經驗的“半自動化”階段，全面邁向以數據驅動、智能決策為核心的 “數字化與智能化”新階段。

這些核心工藝的突破，不僅支撐起當前高性能扁線電機定子生產線的規?；?、高質量生產，更為面向未來的技術演進打開了空間。

未來，扁線電機生產工藝的創新不會止步。與工業互聯網、數智化、智能化等技術的深度融合，將推動產線向自感知、自決策、自優化的“黑燈工廠 ”持續進化。

合利士作為電機智能裝備領域的探索者與實踐者，致力于通過系統性工藝革新，為客戶提供面向未來的生產解決方案。我們誠邀行業伙伴預約戰略會談與實地考察合利士工廠，共同探討如何將這些突破性工藝融入您的生產體系，攜手邁向智能制造新紀元。
